概述

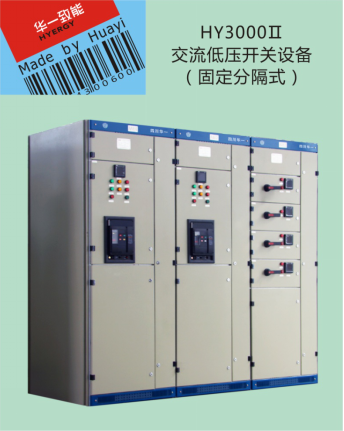

HY3000II交流低压开关设备（固定分隔式），是四川华一根据市场需求，结合目前同类产品的最新技术和工艺特点，自行研制开发的一种新型低压成套开关设备。可广泛适用于电厂、石油化工、冶金轧钢、邮电、轻工、纺织、地铁站和其他民用、共矿企业的低压配电系统，作为受电单元、馈电单元、电动机控制单元、无功功率补偿单元、计量单元等成套完整的低压配电装置。装置可配以完善的智能单元与计算机监控系统，实现整个配电系统的遥测、遥调、遥信、遥控“四遥”智能化管理。

符合标准

l GB 7251.12  低压成套开关设备和控制设备第2部分：成套电力开关和控制设备

l GB 14048.1  低压开关设备和控制设备

l GB 17799.4  电磁兼容通用标准

使用环境条件

l 安装地点：户内安装；

l 环境温度：最高温度+40℃，最低温度-5℃，24小时平均 温度不超过35℃；

l 相对湿度：温度40℃时的相对湿度不超过50%；

l 海拔：不超过2000米；

l 抗震能力：地震烈度不超过8度；

l 污染等级：3级（存在导电性污染场所）；

l 垂直安装倾斜度不大于5度；

l 安装场所：无火灾、无爆炸危险、无严重污染、无化学腐蚀气体及剧烈振动；

l 用户有特殊要求时，可以与本公司协商解决。

产品特点

框架的全部结构件采用覆铝锌板加工而成，通过自攻锁螺钉或8.8级六角螺栓紧固相互连接而成，加上相应的门、封板、安装支架以及母线、功能单元等部件，组装成一台完整的装置，装置内零部件尺寸、隔室尺寸实行模数化设计。固定分隔的小室每一个分隔为一个独立功能单元，按柜宽可分为两种基本的组合型式。

 1、宽度为600mm分隔柜，其单元小室宽600mm、高度分200mm、300mm、400mm、600mm三种，每柜可安装高度为1800mm，按所需分隔单元容量进行组合，是用于较大电流的电动机控制中心和馈电回路。

2、宽度为800mm和1000mm分隔柜，其单元小室宽600mm、高度分200mm、300mm、400mm、600mm三种，每柜可安装高度为1800mm，按所需分隔单元容量进行组合，每柜最多可装18个回路，如果特殊方案需要，功能单元的实际尺寸可以按需要进行设计组合。

每个分隔单元面板上装一操作手柄，用于分断和闭合开关，此操作手柄带有锁扣，断路器在合闸状态时面板不能开启，确保防误操作。

分隔单元进出线根据回路电流大小采用不同芯径的电缆，400A以上采用铜排连接。MCC分隔柜单元小室与电缆室之间可以采用转接件，极大方便了用户对电缆的安装与维修。

水平母线安装于柜顶部或后部，它可以有几条规格相同的母排共同组成，最大的通流能力可达到6300A。垂直母线用于分隔柜出线分配电流用，它立于柜后中部，位于两列分隔单元之间，方便各个分隔单元的进线。垂直母线用成形的透明绝缘的有机玻璃板与出线端分离，确保检修人员的安全。装置中的金属结构件，除外表的门和封板外，其余全部采用覆铝锌板或镀锌板加工而成，在结构件的连接处，都经过精心设计，使其通过额定的短路电流。装置既可以方便地与干式变压器组成一个组合，也可以与油浸式低压母线方便连接。

装置的母线系统按三相五线制和三相四线制设计，设计部门和用户可根据配电系统的需要进行设计选型。

根据用户需要，可正面增加防爆玻璃门。

主要技术参数

l 主要技术参数

l 结构参数

订货须知

订货时请提供如下资料：

l 主电路一次系统图；

l 二次原理图或接线图；

l 开关柜排列图及平面布置图；

l 特殊适用环境说明；

l 其它特殊要求，与制造商协商。
