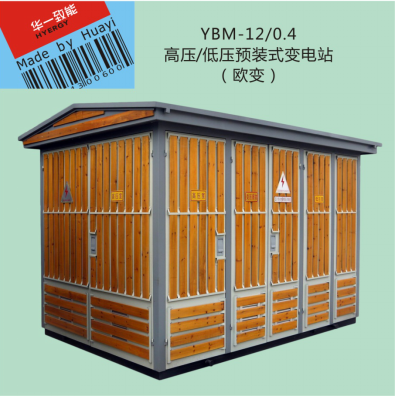

YBM-12/0.4高压/低压预装式变电站（欧变）
概述
YBM-12/0.4高压/低压预装式变电站（简称欧变）是将高压成套设备、变压器、低压成套设备等组合而成的成套配电装置，由工厂预先装配完成的可移动变电站。具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便，以及可移动等特点。适用于城市公共配电、路灯配电、工矿企业、住宅小区、油田码头、宾馆、公园及工地施工等。在配电系统中，既可用于环网配电系统，也可用于双电源或放射终端配电系统。
符合标准
l GB 17467-2010 高压/低压预装式变电站
l JB／T 10318-2002 油浸式非晶合金铁心配电变压器技术参数和要求
l DL／T 537-2002 高压/低压预装箱式变电站选用导则其它相关现行标准
使用环境条件
l 海拔：不超过2000米；
l 环境温度：最高温度+40℃，最低温度-25℃；
l 相对湿度：日平均相对湿度95%及以下，月平均相对湿度90%及以下；
l 风压：不大于700Pa；
l 抗震能力：地震烈度不超过8度；
l 安装地点应无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动；
l 当使用环境超出上述规定的使用条件时，需与本公司协商。
产品特点
l 由高压室、变压器室和低压室组成；
l 具有终端、环网或双电源供电方式；
l 可提供单台或双台变压器供电方案；
l 可选择油浸式或干式变压器；
l 外壳可选用不锈钢、铝合金、冷轧钢板、彩钢复合板、非金属（GCR）或多种材料的组合；
l 外观可采用仿木屋型、仿石材型、天然真石漆、艺术造等多种方案；
l “五防”功能齐全，操作维护方便，运行安全可靠；
l 机械强度高、密封性能好、防腐蚀性能优异、通风散热性能强；
l 合理的尺寸比例、重量轻、外型美观与环境协调。
主要技术参数
序号 | 项 目 | 单位 | 高压电器 | 变压器 | 低压电器 | ||
1 | 额定电压 | kV | 7.2/12 | 6/0.4、10/0.4 | 0.4 | ||
2 | 额定容量 | kVA | 50～1600 | ||||
3 | 额定电流 | A | 200、400、630（注3） | 100～3200 | |||
4 | 额定短路开断电流 | kA | 16、20、31.5（注4） | 15～63 | |||
额定短时耐受电流及持续时间（注1） | kA | 16、20/4s（注5） | 15、30/1s | ||||
5 | 额定峰值耐受电流（注2） | kA | 40、50（注6） | 30、63 | |||
6 | 额定绝缘水平 | 1min工频耐受电压 | 隔离断口 | kV | 36/48 | 2 | |
相间及对地 | 32/42 | 25/35（油浸） 20/28（干式） | 2 | ||||
雷电冲击耐受 电压（峰值） | 隔离断口 | 70/85 | |||||
相间及对地 | 60/75 | 60/75 | |||||
7 | 噪音水平 | db | ≤55 | ||||
8 | 箱体防护等级 | IP33D | |||||
注1、注2：当变压器容量小于200kVA时，不作要求；
注3：组合电器受限于高压熔断器；
注4：负荷开关不适用，组合电器受限于高压熔断器；
注5、注6：组合电器不适用。
订货须知
订货时应提供下列资料：
l 型号、容量、数量、颜色、外形尺寸要求及外壳材料；
l 变压器的型号、性能、联结组别、分接范围及阻抗要求；
l 高、低压侧一次接线方案，元器件型号、规格和要求；
l 电力智能化管理网或物业管理对预装式变电站的入网配置要求；
l 使用环境要求；
l 其它特殊要求，与制造商协商。
