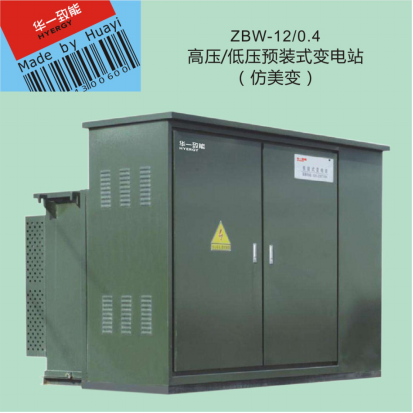

ZBW-12/0.4高压/低压预装式变电站（仿美变）
概述
ZBW-12/0.4高压/低压预装式变电站（简称仿美变），是将额定电压12kV的高压配电装置、10/0.4kV的电力变压器、低压配电装置和电能计量装置等预装组合在一起的紧凑型成套配电装置。主要用于三相交流额定频率为50Hz，额定电压为3.6～12/0.4kV的电力系统中，作为动力与照明供电之用。特别适合于城网中改造道路两旁的配电线路，也可适用于住宅小区、街道、大型工地、高层建筑、工矿企业及临时性设施等场所使用。
符合标准
l GB 17467-2010 高压/低压预装式变电站
l JB／T 10318-2002 油浸式非晶合金铁心配电变压器技术参数和要求
l DL／T 537-2002 高压/低压预装箱式变电站选用导则其它相关现行标准
使用环境条件
l 海拔：不超过2000米；
l 环境温度：最高温度+40℃，最低温度-25℃；
l 相对湿度：日平均相对湿度95%及以下，月平均相对湿度90%及以下；
l 户外风速不超过35m/s；
l 地面倾斜度不大于3度；
l 地震水平加速度为0.4m/s,垂直加速度为0.2 m/s；
l 安装地点应无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动；
l 当使用环境超出上述规定的使用条件时，需与本公司协商。
产品特点
l 结构紧凑、体积小、整体强度高、运输安装方便；
l 机械强度高、密封性能好、防腐蚀性能优异、通风散热性能强；
l 变压器采用BS9及以上型号的全密封型油浸自冷式变压器，变压器壳体装有压力释放装置；
l 低压室配无功功率补偿装置及多条出线回路，并选用电容器专用型交流接触器、阻燃型的接线端子等元器件，低压室无裸露导体，低压母线外加热缩套管，保证其安全可靠。
主要技术参数
项目 | 单位 | 数值 | ||
高 压 单 元 （HV） | 额定电压 | kV | 12 | |
额定频率 | Hz | 50 | ||
额定1min工频耐受电压 | 对地及相间 | kV | 42 | |
隔离断口 | 48 | |||
额定雷电耐受电压 | 对地及相间 | kV | 75 | |
隔离断口 | 85 | |||
额定电流 | 主回路 | A | 630 | |
熔断器回路 | 200 | |||
低 压 单 元 （HL） | 额定短时耐受电流有效值（1s） | kA | 30、50 | |
额定峰值耐受电流 | kA | 63、105 | ||
额定电压 | V | 220、380 | ||
额定电流 | A | 400、630、1250、1600 | ||
变 压 单 元 （T） | 补偿容量 | kVar | 0～320 | |
额定容量 | kVA | 80～800 | ||
阻抗电压 | % | 4；4.5 | ||
额定分接 | ±2×2.5%；5% | |||
联结组标号 | Y，yn0；D，yn11 | |||
订货须知
订货时应提供下列资料：
l 型号、容量、数量、颜色、外形尺寸要求及外壳材料；
l 变压器的型号、性能、联结组别、分接范围及阻抗要求；
l 高、低压侧一次接线方案，元器件型号、规格和要求；
l 电力智能化管理网或物业管理对预装式变电站的入网配置要求；
l 使用环境要求；
l 其它特殊要求，与制造商协商。
